目标

    多功能报告厅舞台“灯光系统工程”的设备配置,依据技术先进、经济适用、节能环保和安全可靠的目标设计,并满足以下要求:

一,能够满足大型会议,讲座、报告会、展示、演示等
二,能够满足综艺歌舞演出等使用要求
三,能够满足电视现场录制和拍摄要求
四,系统及设备体现现代先进水平设备运行实施智能化管理
五,体现快捷、低耗、低成本的特点

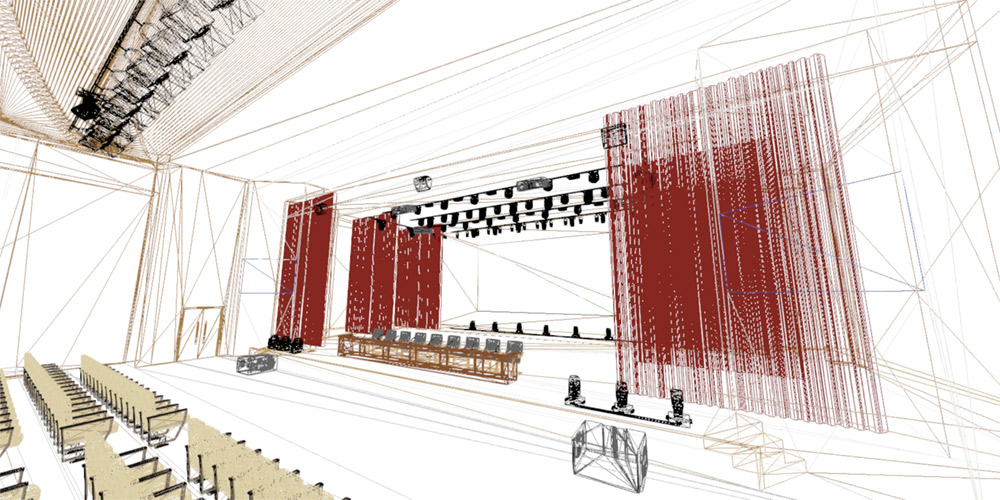

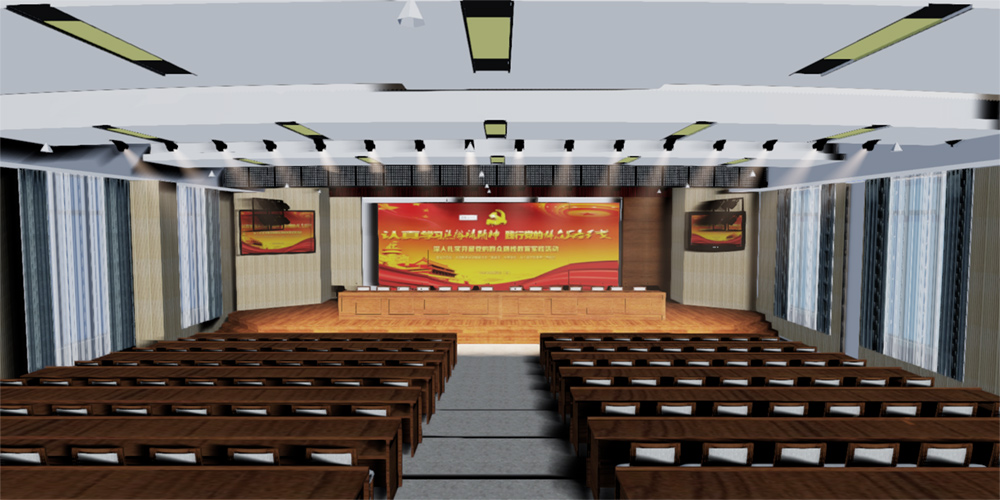

效果图

依据

多功能报告厅舞台灯光技术咨询文件
多功能报告厅建筑图纸
多功能报告厅功能要求

设计标准

JGJ-57-2000/J67-2001《剧场建筑设计规范》
JGJ/T16-92《民用建筑电气设计规范》
GBJ 16-92《建筑设计防火规范》
GB/T50317-2000《智能建筑设计标准》
GB/T50311-2000《建筑与建筑群综合布线工程设计规范》
GB/T50312-2000《建筑与建筑群综合布线系统工程验收规范》
GB50259-96《电气装置安装工程电气照明装置施工及验收规范》
GB50169-92《电气安装工程接地装置施工质量验收规范》
GB50258-96《电气装置安装工程施工及验收规范》
GB50054-95《低压配电设计规范》
WH-0202-97《舞台灯光图符代号及制图规则》
WH-0207-1999《舞台灯具光学质量的测试与评价》
GB/T15737-1995《电子调光设备无线电骚扰特性限值及测量方法》
GB/T7002-86《投光照明灯具光度测试》
GB7000.17-2000《通风式灯具安全要求》
GB7000.15-2000《舞台灯光、用灯具安全要求》
GB/T17076-1993《电影电视舞台灯具通用技术条件》
GAT75-97《安全防范工作程序与要求》
GYJ75-1992《电视演播室灯光系统设计规范》
GYJ45--92《电视演播室灯光系统设计标准》
娱乐舞台调光的以太网EAST标准。
国际照明委员会CIE推荐照度标准
ESTA灯具光学性能测试标准草案(2002)
USITT DMX512(1990)通讯协议

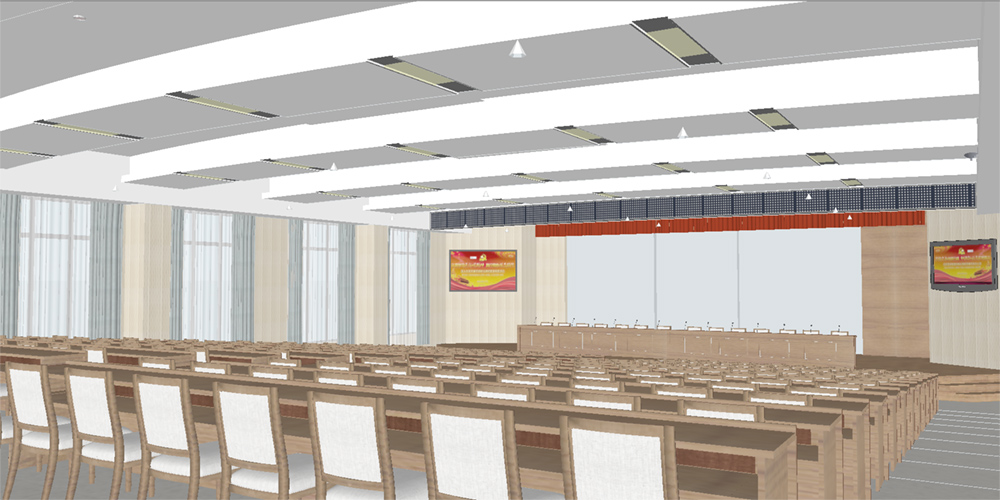

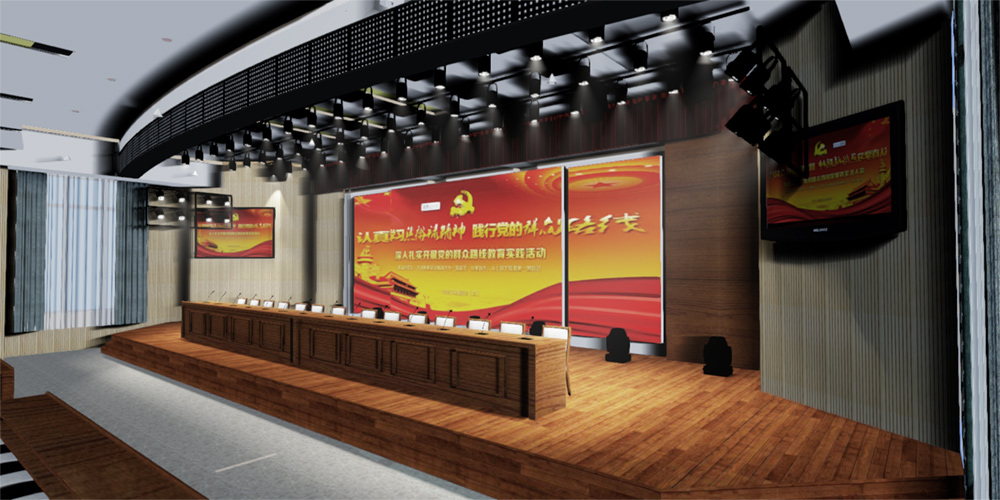

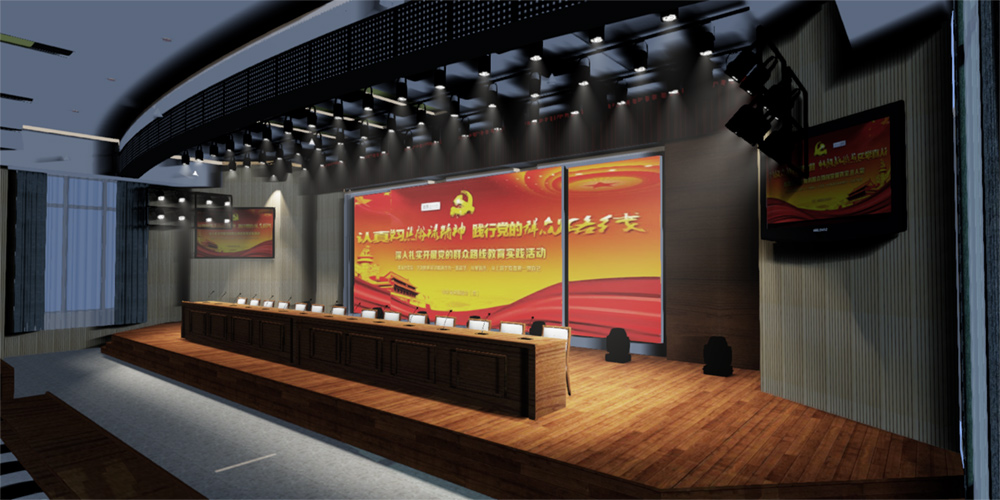

会议模式

设计原则

    舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的,其目的在于将各种表演艺术再现过程所需的灯光工艺设备,按系统工程进行设计配置,使舞台灯光系统准确、圆满地为艺术展示服务。创造完全的舞台布光自由空间,适应一切布光要求;为使该系统能够持续运行,适当加大储备和扩展空间;系统的抗干扰能力和安全性作为重要设计指标;高效节能环保LED灯具被引入系统设计中;DMX512数字信号网络技术被引入系统设计的各个环节之中。

灯光系统设计要求
系统的先进性
系统的实用性
系统的安全可靠性
系统的经济性
系统的扩展性和可升级性
系统的开放性

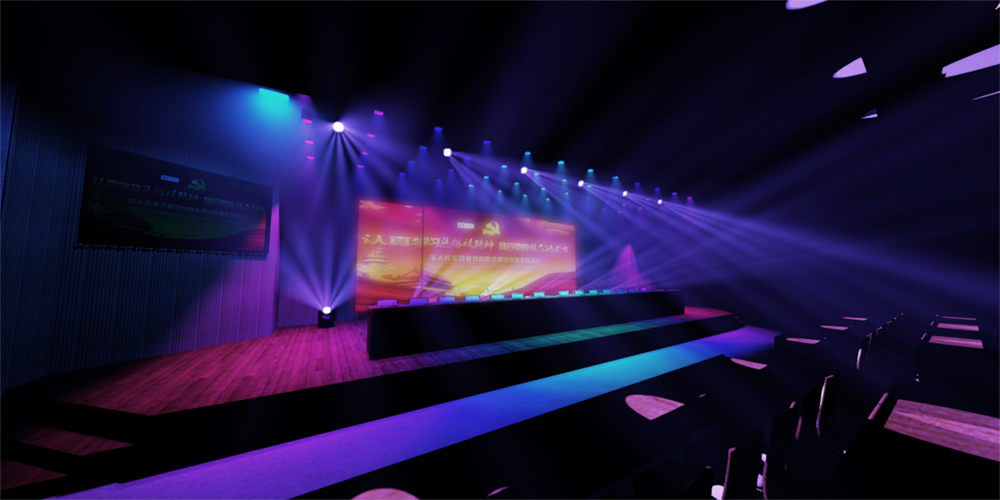

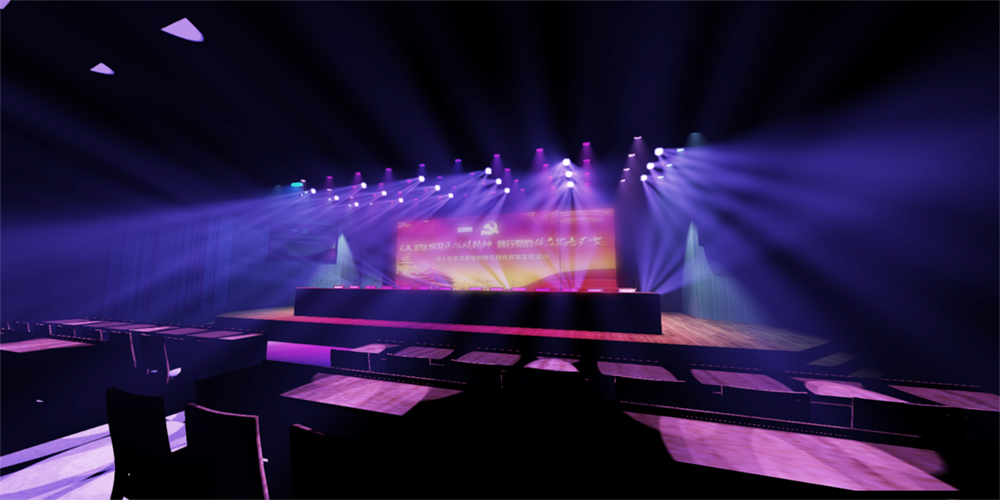

暖场模式

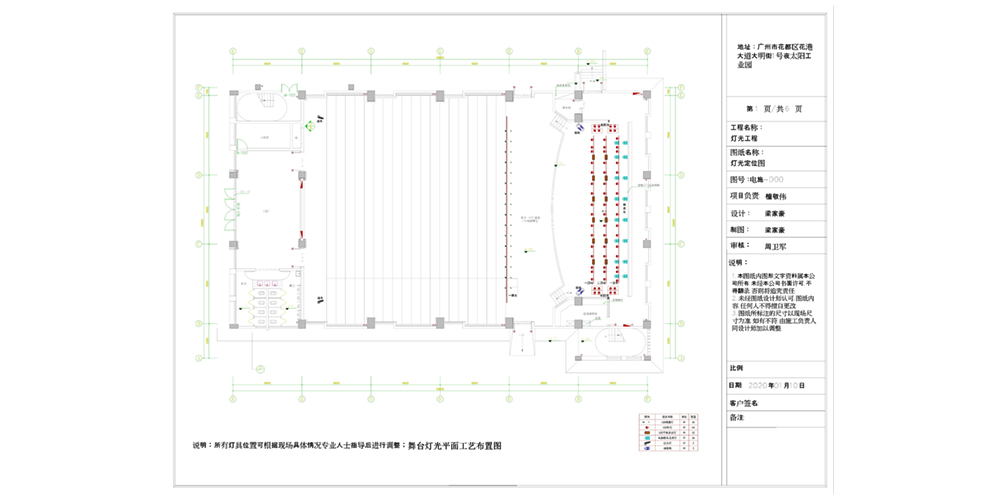

布灯图

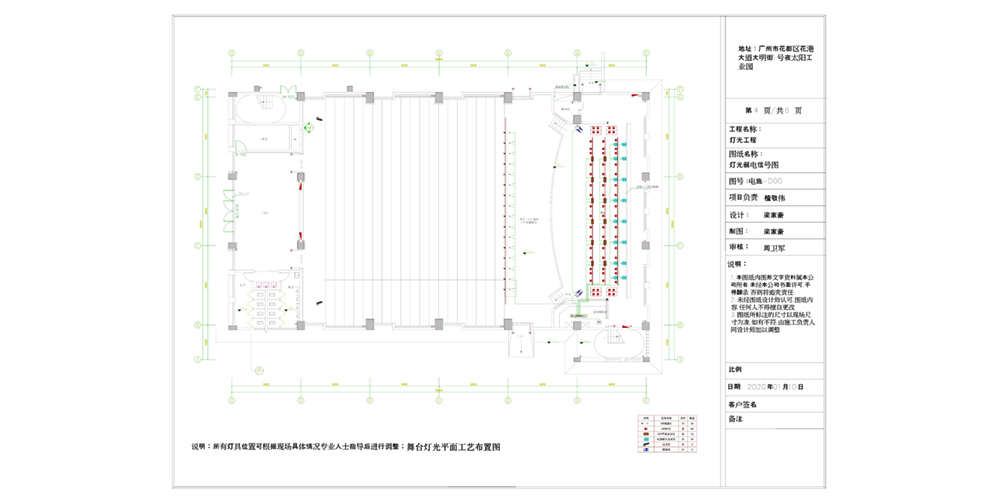

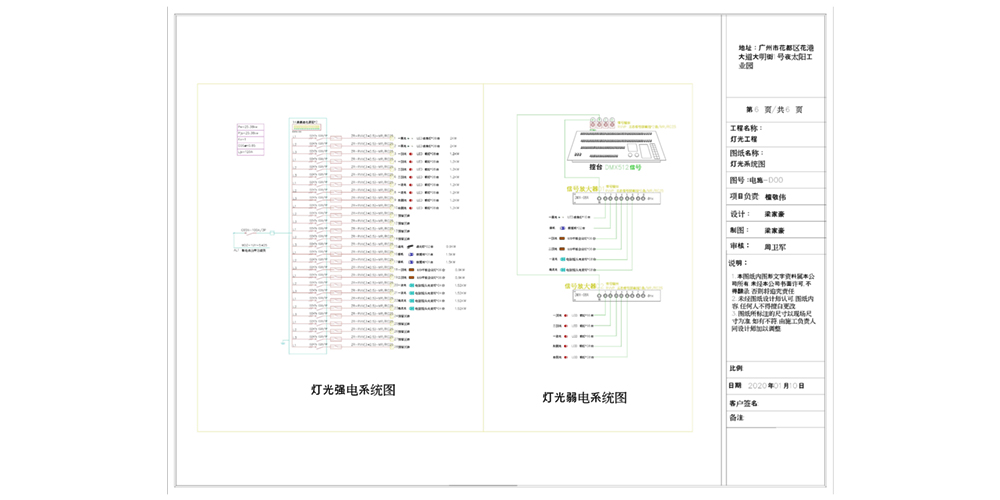

线路图

电气图

灯光系统设计综述

一顶光
LED帕灯16台,LED平板会议灯12台
二顶光
LED帕灯16台,LED平板会议灯12台
三顶光
LED帕灯16台,电脑摇头光束灯16台
左侧光
LED帕灯8台,雾机1台
右侧光
LED帕灯8台,雾机1台
一面光
LED成像灯16台

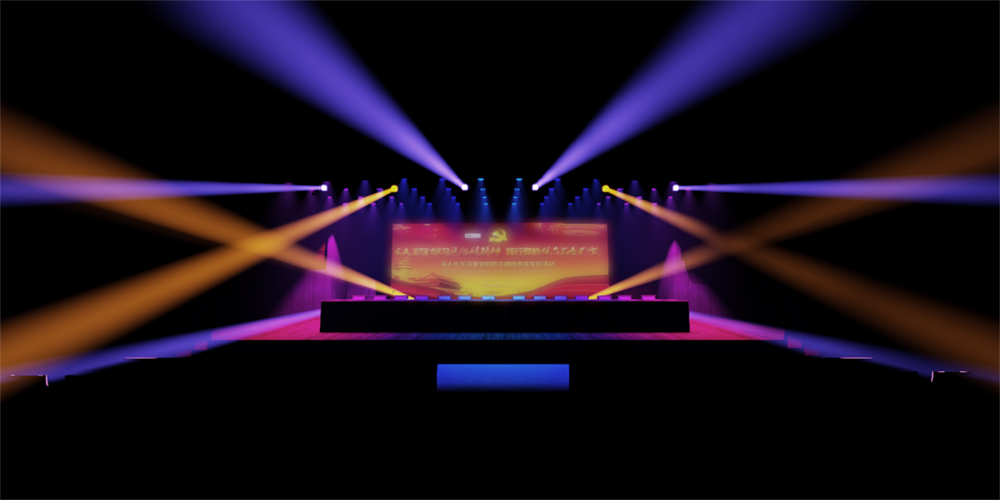

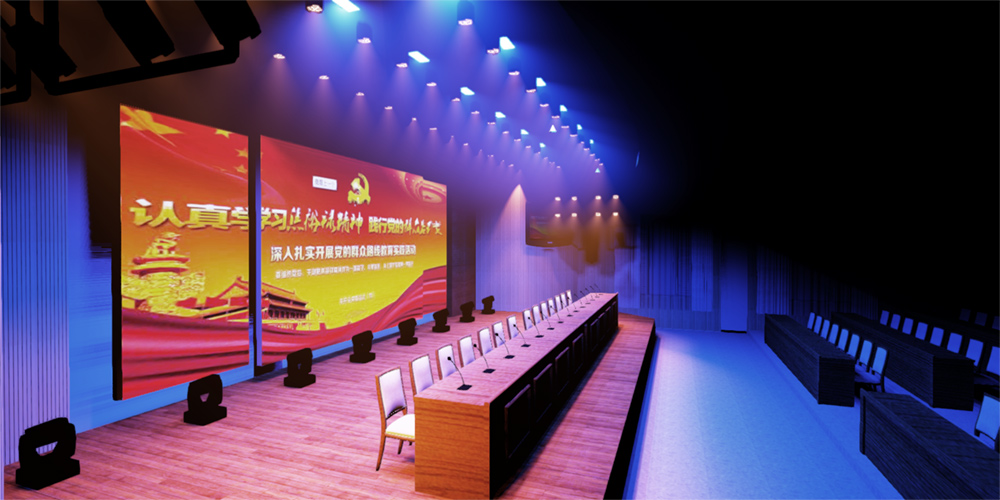

灯光秀模式



本项目设备提供厂家:广东夜太阳科技集团
